淺水區域海洋物探OBN（海底節點）鋪設纜繩

　　海洋物探技術作為油氣資源勘探的重要手段，近年來在淺水區域的應用日益廣泛。其中，海底節點（Ocean Bottom Node，簡稱OBN）技術因其高精度、靈活性強等優勢，逐漸成為淺水區域地震數據采集的主流方式之一。而OBN鋪設纜繩作為整個作業流程中的關鍵環節，其技術細節和操作規范直接影響數據質量和作業效率。本文將圍繞淺水區域OBN鋪設纜繩的技術要點、作業流程、挑戰及解決方案展開詳細探討。

　　一、淺水區域OBN技術概述

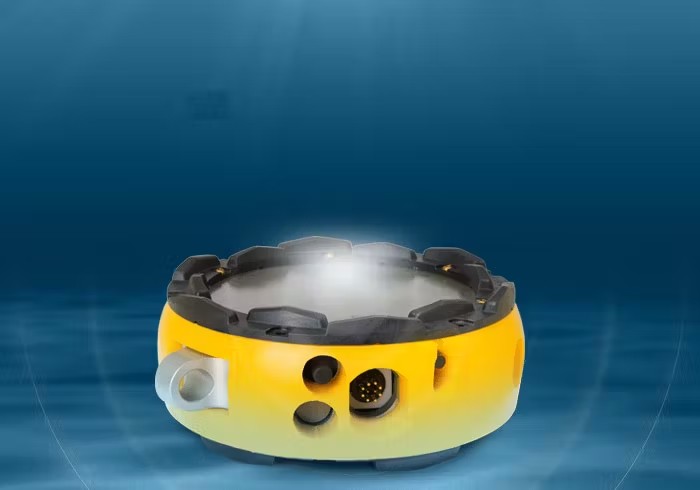

　　OBN是一種部署于海底的地震采集設備，通過內置檢波器和水聽器記錄地震波信號。與傳統的拖纜勘探相比，OBN在淺水區域（通常指水深小于500米的區域）具有顯著優勢：

　　1、數據質量更高：節點直接接觸海底，可接收更豐富的地震波信息，尤其是橫波信號，對復雜地質構造的成像更清晰。

　　2、作業靈活性：不受水深限制，適合淺水區礁石、平臺密集等復雜地形。

　　3、環境友好性：減少船舶拖纜作業對海洋生物的影響。

　　在淺水區域，OBN通常通過纜繩連接成陣列，纜繩既是數據傳輸通道，也是節點定位和回收的載體。因此，纜繩鋪設的精度和穩定性至關重要。

　　二、OBN鋪設纜繩的技術要點

　　1、纜繩材料選擇

　　淺水區域纜繩需具備高強度、耐腐蝕和抗生物附著特性。常見材料包括：

　　-芳綸纖維

　　-超高分子量聚乙烯纖維

　　-滌綸纖維

　　2、鋪設路徑規劃

　　需結合海底地形、洋流方向和勘探目標設計路徑：

　　- 避開礁石、沉船等障礙物；

　　- 采用“之”字形或網格狀布局，確保節點間距均勻（通常為200-400米）；

　　- 利用多波束聲吶和側掃聲吶預先掃描海底，生成高精度地形圖。

　　3、鋪設設備與工藝

　　-鋪設船：配備動態定位系統（DP）和自動張緊裝置，保持纜繩貼底；

　　-水下機器人（ROV）：輔助纜繩定位和節點釋放，精度可達±1米；

　　-實時監控系統：通過光纖傳感技術監測纜繩張力和節點狀態。

　　三、作業流程詳解

　　1、前期準備

　　- 根據勘探區域設計節點布設方案，計算纜繩長度和節點數量；

　　- 對纜繩進行抗拉測試和防水密封檢查。

　　2、鋪設階段

　　- 船舶以1-2節航速勻速航行，通過絞車釋放纜繩；

　　- ROV跟隨纜繩下沉，調整節點位置并清除路徑雜物；

　　- 每間隔設定距離（如50米）部署配重塊，確保纜繩貼底。

　　3、后期固定與校驗

　　- 通過聲學信標校準節點坐標；

　　- 利用短基線（SBL）或超短基線（USBL）系統復核位置；

　　- 進行測試激發，驗證節點信號接收質量。

　　四、淺水區域的特殊挑戰與解決方案

　　1、強洋流干擾

　　- 挑戰：淺水區潮汐和洋流易導致纜繩漂移。

　　- 解決方案：采用流線型纜繩設計，增加錨固點；選擇潮汐窗口期作業。

　　2、復雜海底地形

　　- 挑戰：礁石、沙波可能磨損纜繩。

　　- 解決方案：使用耐磨護套，或采用懸浮式鋪設（離底1-2米）。

　　3、漁業活動沖突

　　- 挑戰：漁網拖拽可能損壞纜繩。

　　- 解決方案：與當?shù)貪O業部門協調，設置浮標警示；優先選擇非捕撈季節作業。

　　產品名稱：海洋物探纜繩

　　產品直徑：10mm，12mm

　　產品材質：超高分子量聚乙烯纖維，滌綸纖維

　　配件：雞心環、梨形環、掛點

　　青島華凱海洋有限公司（海麗雅集團）針對不同海洋物探作業而設計，提供海洋物探作業成套系統裝備，海洋物探纜繩可根據不同作業需求由滌綸、芳綸或者超高分子量聚乙烯纖維制成，并可在外層增加保護套或擠塑層，提升耐磨性、耐腐蝕性和操作性能，具有高強度、低延伸等特點，同時可以配備所需相關配件，方便搭載地震探測節點或其他海洋物探儀器,適用于海洋拖纜地震勘探（TS）、海底地震儀勘探（OBS）、海底電纜地震勘探（OBC）、海底節點地震勘探（OBN） 等海洋勘探作業。

　　淺水區域OBN鋪設纜繩是一項融合海洋工程、材料科學和地球物理學的綜合性技術。隨著材料革新和智能化裝備的發展，未來其效率與精度將進一步提升，為海洋油氣勘探提供更可靠的技術支撐。作業中需持續優化環境適應性和成本控制，以實現資源開發與生態保護的平衡。
